Magnutom 5000

四軸全自動大型精密切割機,1,000 mm 寬切割艙,支援圖示化程式設計與模擬功能,適合複雜截面製備任務。

Magnutom 5000 是 Struers 同類設備中最大型的全自動切割機,配備四個自動化軸向與旋轉工作台,專為複雜截面製備任務設計。1,000 mm 寬的切割艙可容納大型重量試樣,並支援叉車或吊車裝載。獨特的圖示化程式設計介面搭配模擬功能,讓操作人員在實際切割前預先驗證複雜切割序列,有效避免試樣與切割輪的浪費。

主要特點

  • 圖示化程式設計搭配模擬功能,切割前預先驗證序列

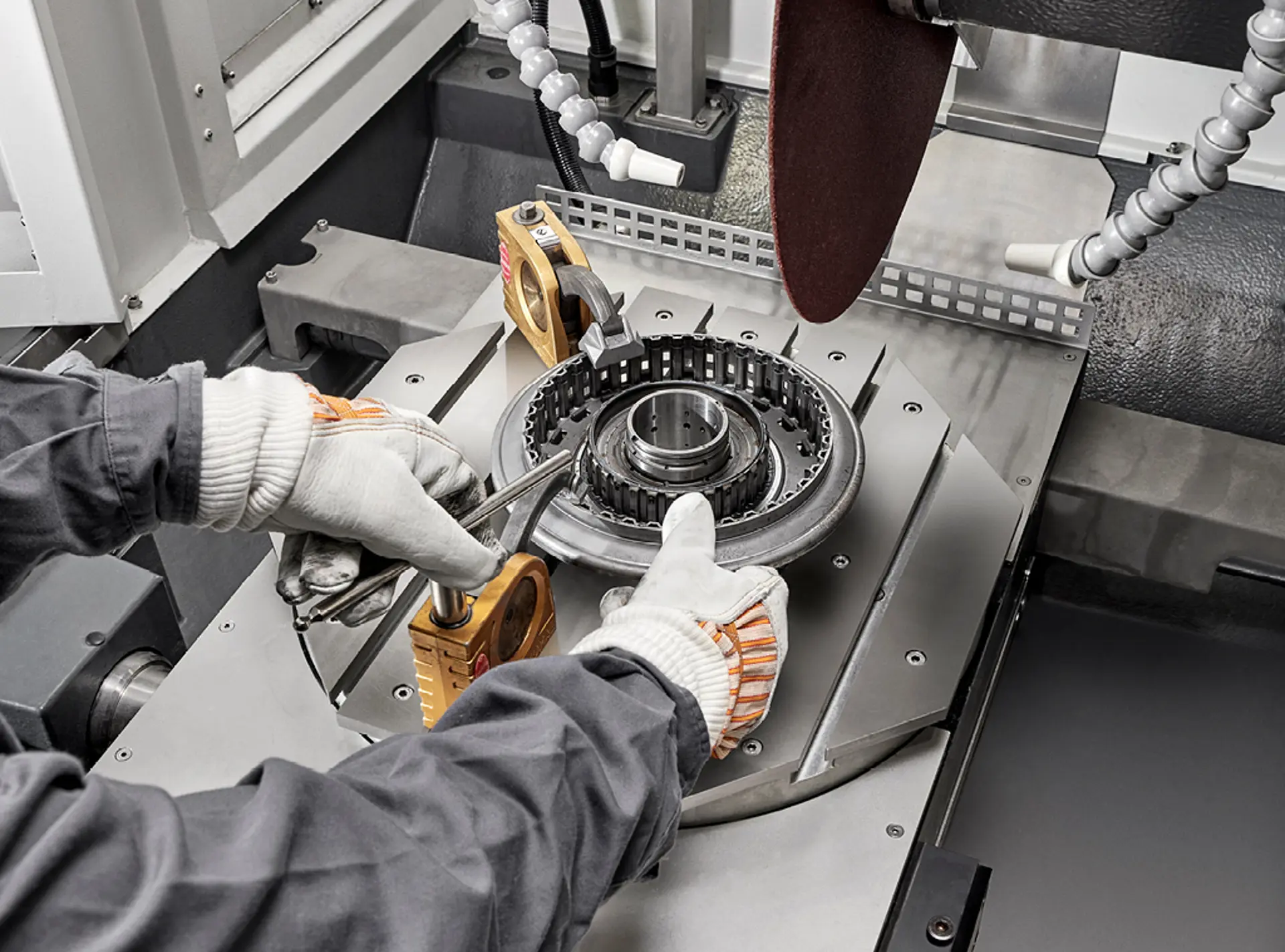

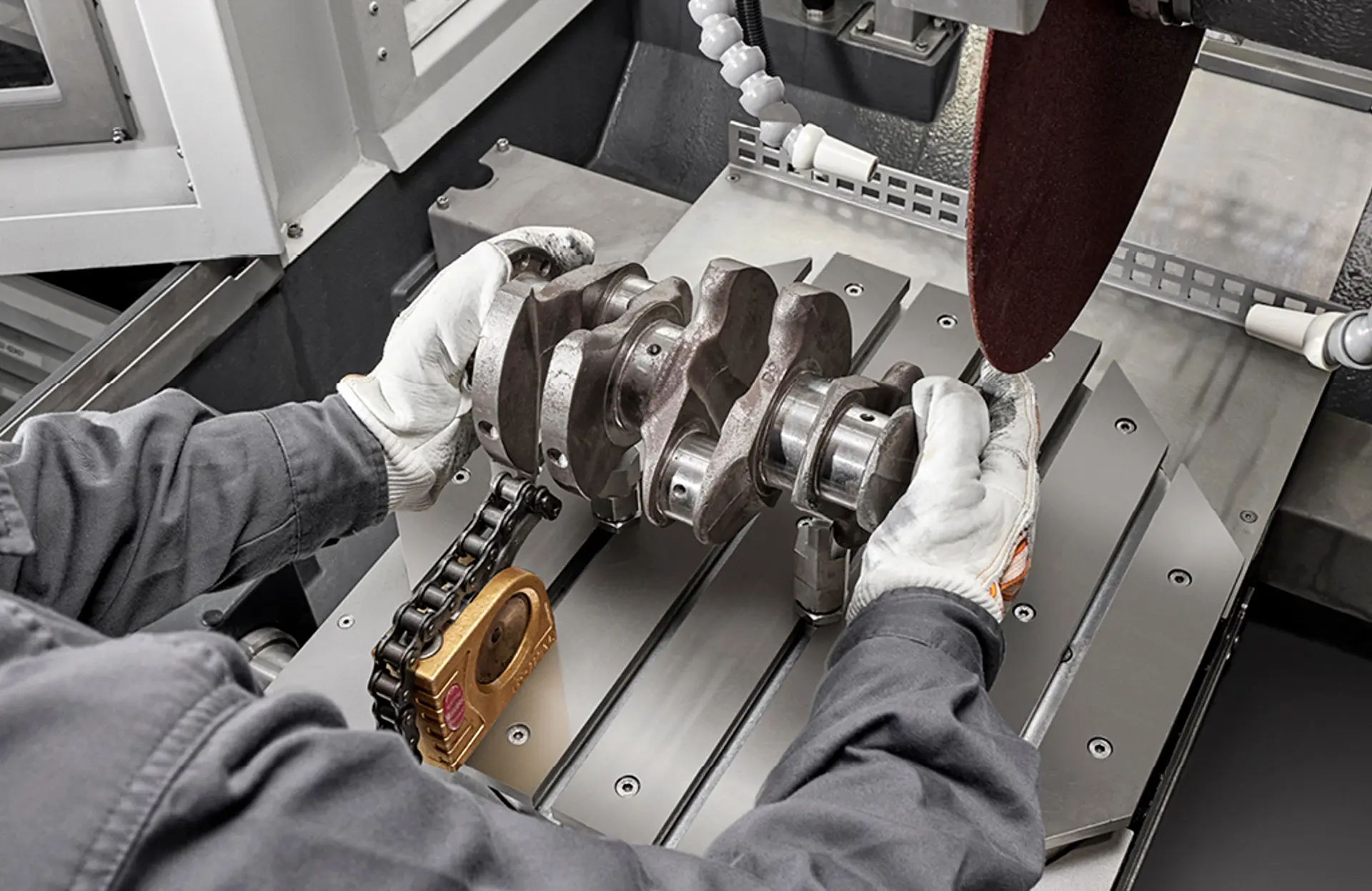

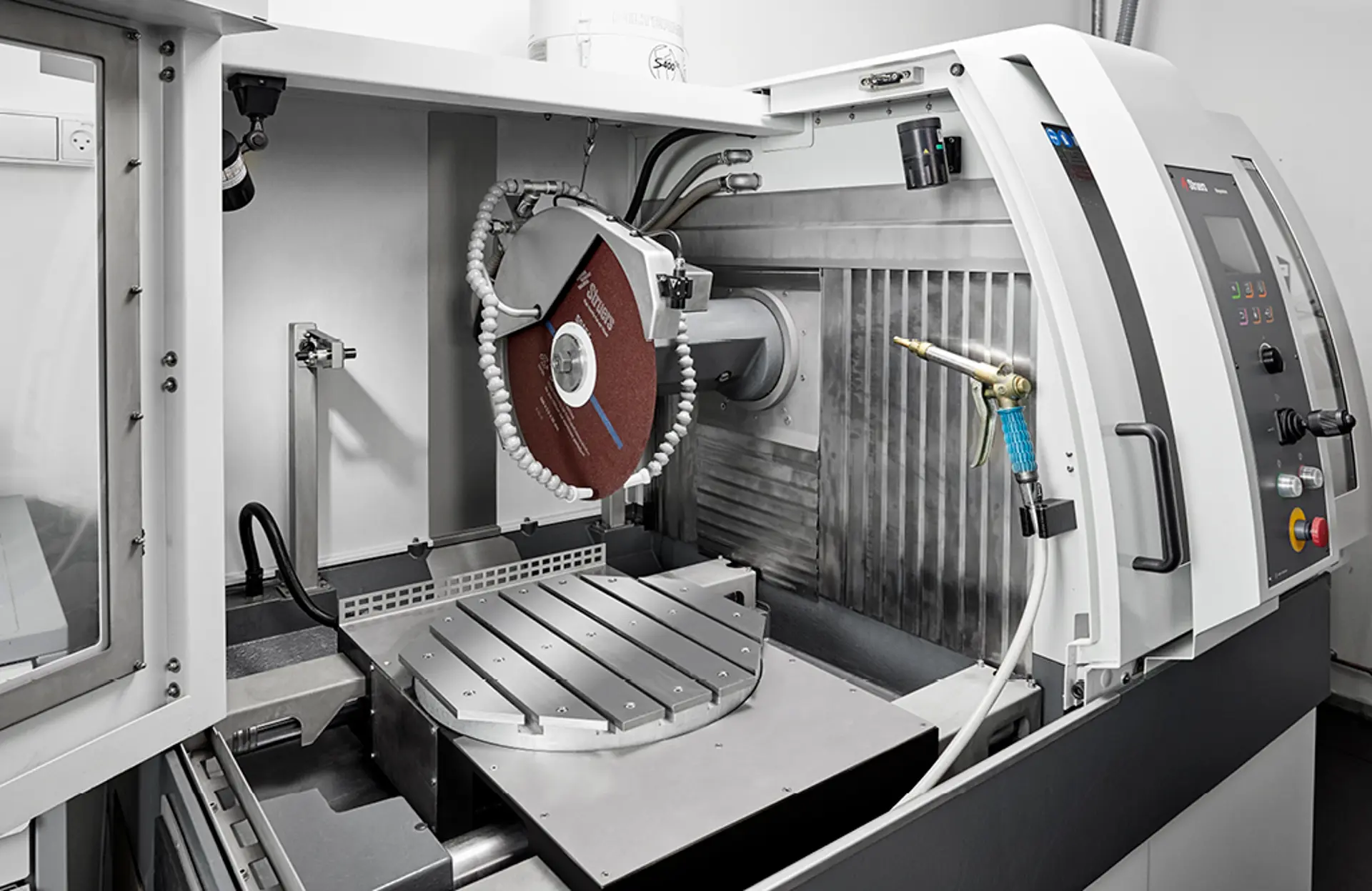

  • 自動 X 軸與旋轉工作台,無需重新夾持即可多向切割

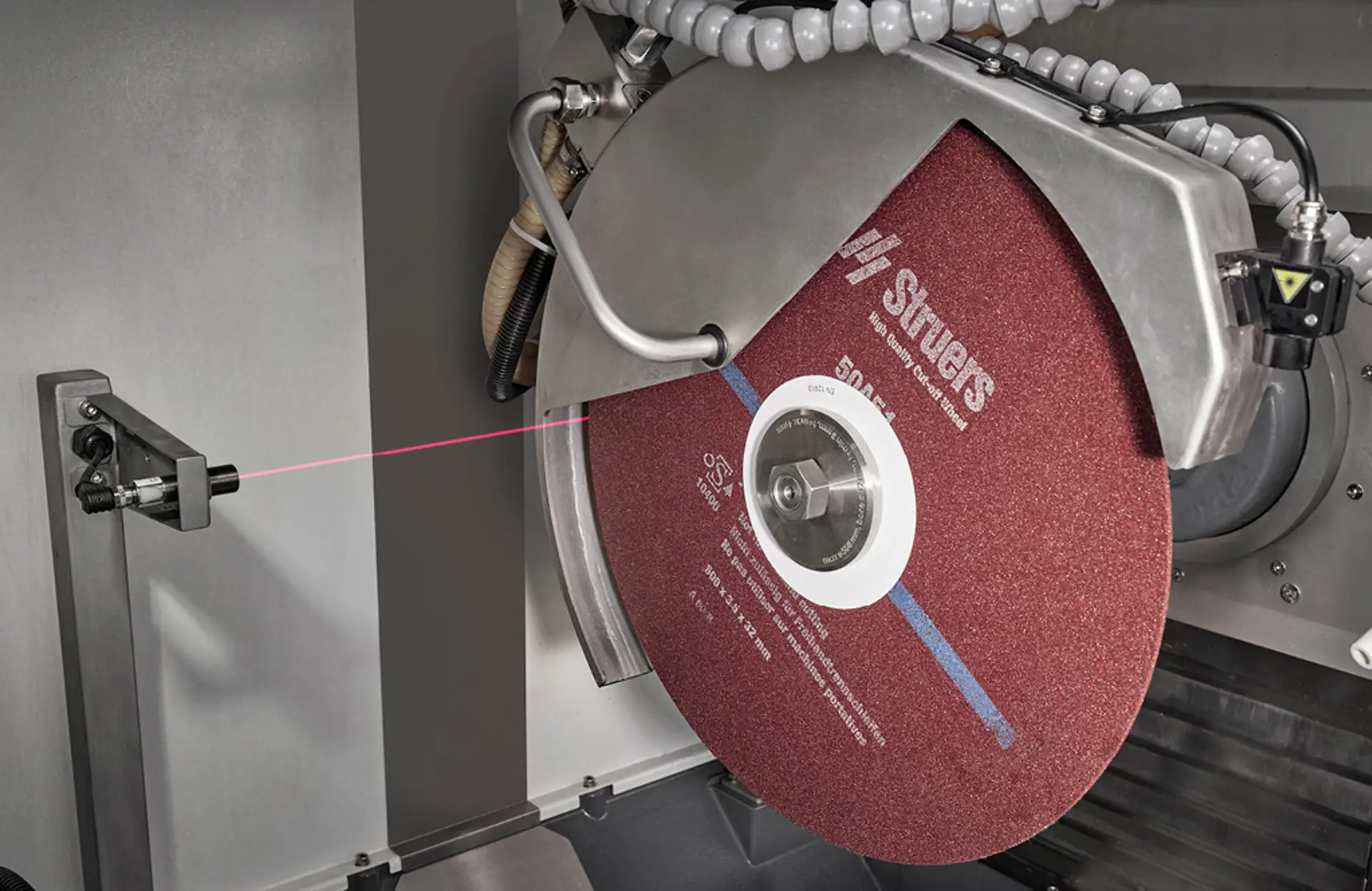

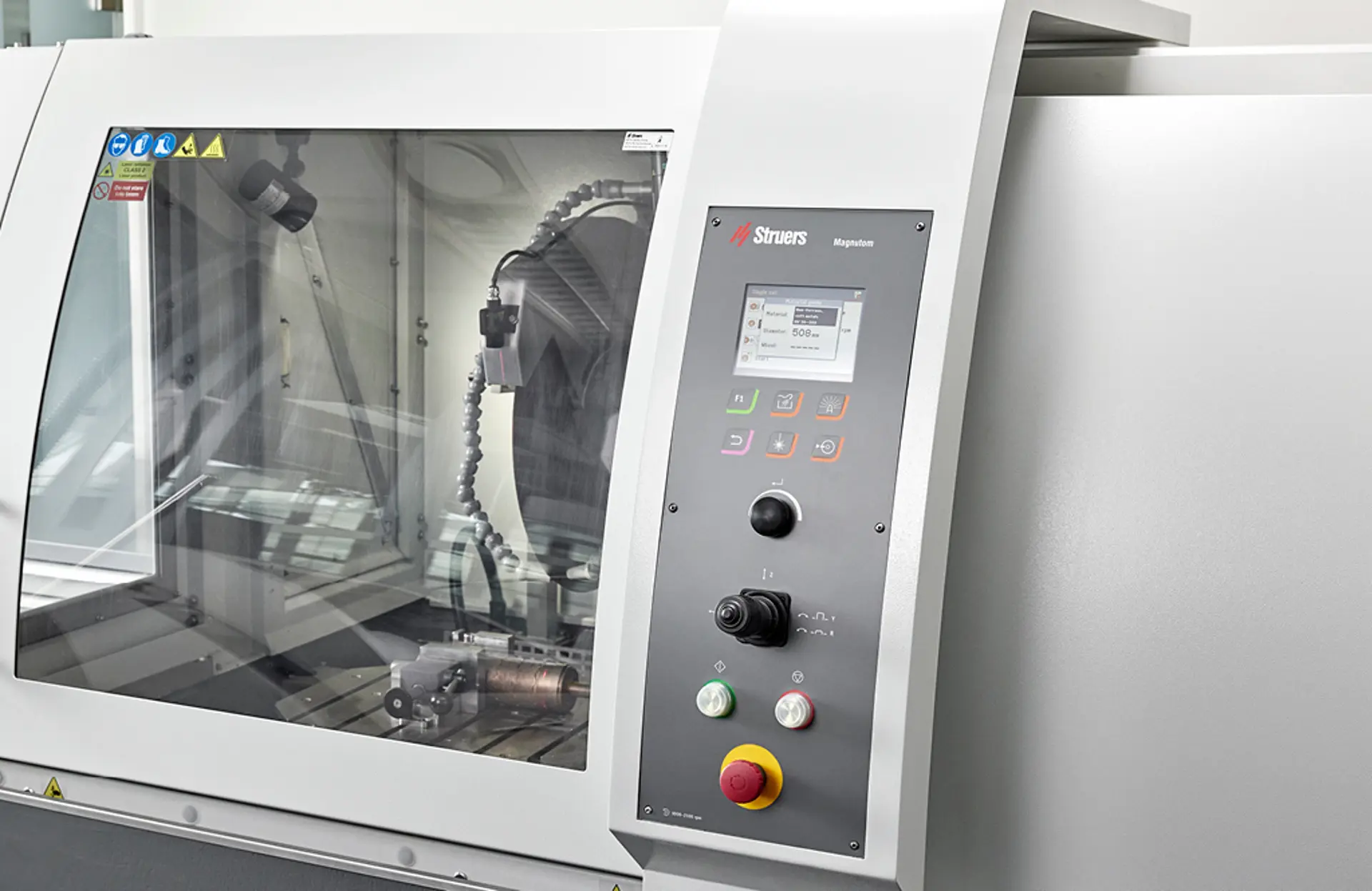

  • 搖桿整合雷射定位系統,即時標示切割位置
  • 內建感應器監測切割輪磨耗,自動調整轉速,最多提升 31% 切割輪使用效率
  • AxioWash 自動清洗系統,簡化每日設備維護
  • 1,000 mm 寬切割艙,支援叉車或吊車裝載大型試樣

型號規格

  • YZ(2 軸):固定工作台,配備模擬器與圖示化程式設計
  • XYZ(3 軸):新增自動 X 軸工作台與轉速優化功能
  • XYZR(4 軸):完整旋轉自動化,支援最進階的優化功能

應用領域

  • 大型鑄鐵件與鋼構件複雜截面金相分析
  • 重型焊接結構件多角度截面製備
  • 油氣、風電、航太大型結構件材料分析
  • 鍛造件與軋製材料截面品質管制
  • 需要平行或斜角截面的複雜切割任務
切割設備

Magnutom 5000

自動化軸數2 軸 / 3 軸 / 4 軸(含旋轉)
切割艙寬度1,000 mm
程式設計圖示化 + 模擬功能
定位系統雷射光定位
切割輪監測自動感應磨耗調整轉速
清洗系統AxioWash 自動清洗

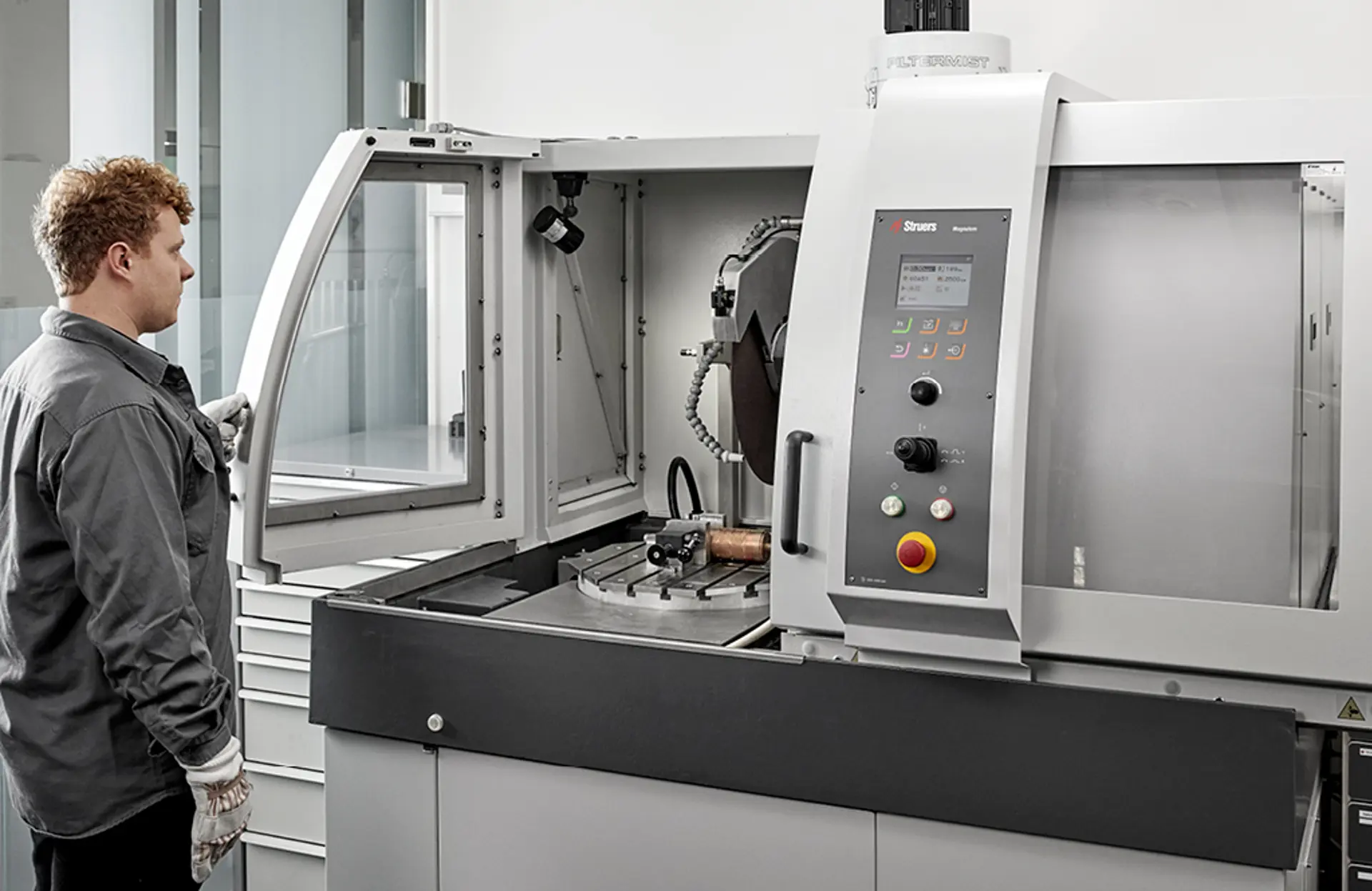

裝載方式滑動前門,支援叉車/吊車
電源規格380V / 50Hz 三相
機器重量2,650 kg
設備尺寸1,866 × 1,462 × 1,944 mm
